汽車制動系統中，剎車盤起到了非常重要的作用。它需要滿足制動穩定、無噪音、不抖動等要求，因此對機械加工技術要求非常嚴苛。下面，剎車盤立式車床廠家將分享剎車盤加工的相關工序，以供大家學習。

        剎車盤加工工藝。剎車盤加工的重點是保障尺寸精度和幾何公差要求，特別是兩處剎車端面的平行度要求，針對不同的剎車盤，車削加工通常分成2道工序（粗車+精車）；分成3序（粗車+半精車+精車）加工時，一是為了平衡節拍，二是為了將粗、精加工徹底分開，滿足較高的工序能力指數（Cpk值）要求。

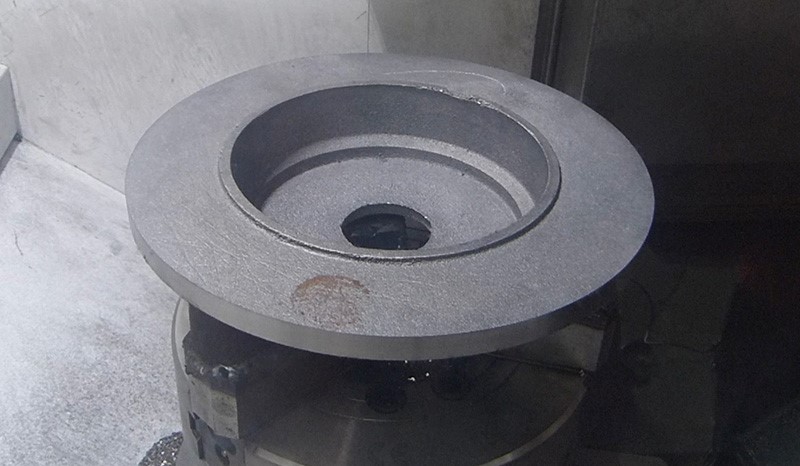

等待車削加工的剎車盤毛坯

        剎車盤粗車工序。以剎車盤大端面為粗加工基準，進行軸向定位，夾緊通風槽，然后進行粗加工，包括加工法蘭面和安裝孔，以及切削剎車面。為了保障兩個剎車面的厚度相等，采用了特殊的工裝夾具。這樣可以使剎車面的厚度均勻，使其在制動時受熱和散熱速率一致，防止在制動時產生的高溫狀態下變形不均，從而影響制動效果。

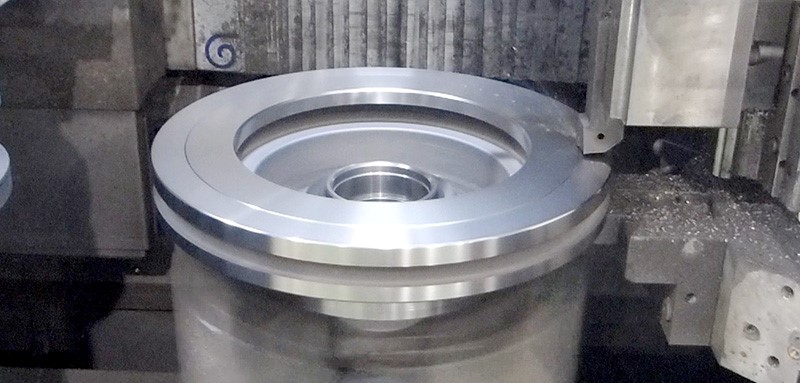

剎車盤粗車工序

        剎車盤精車工序。以小端安裝法蘭端面為基準，實現軸向定位，夾具撐內孔，粗精車大端內孔及外圓，夾刀同時精車兩剎車面。本工序重點在于保障兩處剎車面的平行度及平面度要求。為減小單刀切削時因切削力集中引起的工件變形，采用上下雙刀同時切削端面的工藝，以實現兩處剎車面的平行度要求。由于上下兩刀產生的切削力相互抵消，可大幅提高加工精度，減少變形量。

剎車盤精車工序

        剎車盤為典型的盤類薄壁零件，加工內容主要為車削。由于部分剎車盤的直徑較大，超出了臥式車削中心的加工范圍，并且工件的裝夾和找正都比較費力。因此，剎車盤立式車床已成為目前主流的剎車盤加工設備，并逐步淘汰了傳統的臥式加工方式。選擇合適的剎車盤加工設備，保障成品尺寸和形位精度的同時，也能提高工作效率和生產質量。

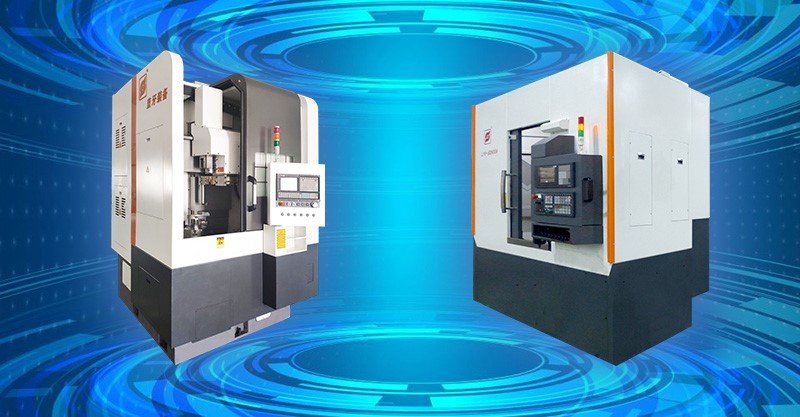

剎車盤立式車床

        LYV-SD500A剎車盤立式車床可實現剎車盤/剎車轂類工件的粗精一體加工，床體、立柱等鑄件采用熱對稱式箱型筋板結構，主軸與卡盤采用立式設計，配有一個車削主軸和兩個對應分區刀位（可選排刀或刀塔)，X/Z軸均采用大跨距設計，可承受重切削時的強大抗力，適用于剎車盤/轂類產品的高精度、自動化批量生產。
